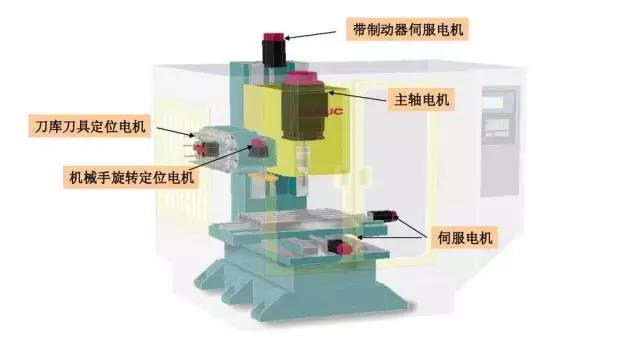

作為機床的關鍵零部件，伺服電機及主軸電機的性能很大一部決定了機床的最終性能。可這兩種電機有什么具體區別呢？
從用途上看，伺服電機主要負責機床的進給，使得工件移向刀具或刀具移向工件，主要是實現切削的工作，對扭矩和控制精度的要求比較高；而主軸電機主要負責驅動機床的主軸，帶動工件或刀頭旋轉，對恒功率特性輸出要求較高，滿足不同轉速下的足夠扭矩輸出能力。因此在設計時，這兩種電機會分別根據其應用需求做出針對性的參數優化。
機床伺服電機的設計重點
1、對伺服電機的機械特性要求：要求伺服電機的速降小，在一定轉速范圍內能保持恒扭矩輸出，且靜態剛度大；

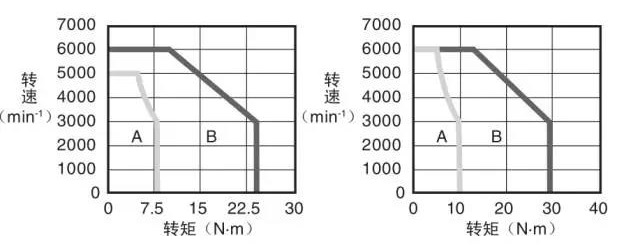

伺服電機的恒扭矩輸出特性
2、需要實現高速的控制響應：主要在輪廓加工時，特別是對曲率大的加工對象進行高速加工時，對伺服電機的轉速和扭矩控制響應時間有非常嚴格的要求；
3、電機自身的調速范圍廣：用于滿足數控機床適配各種不同的刀具、加工工件的材質，且能適應于各種不同的加工工藝；
4、具備過載扭矩輸出和恒轉矩輸出的能力：機床進給（伺服電機）的機械負載的性質主要是克服工作臺的摩擦力和切削的阻力，因此主要是"恒扭矩"的性質，同時要能具備短時扭矩過載能力。像目前市面上主流的伺服電機，過載能力可以達到3倍甚至以上。

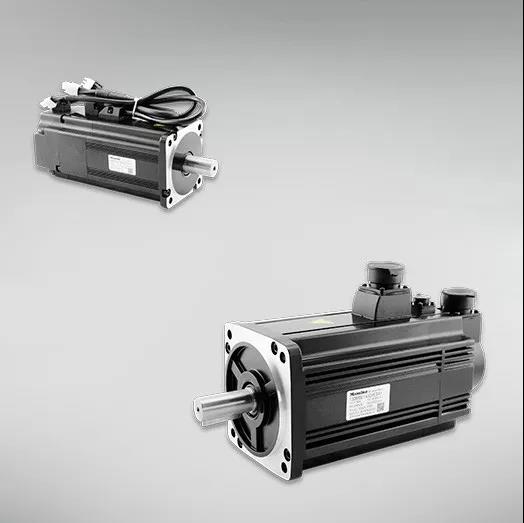

邁信®(Maxsine®)伺服電機
機床主軸電機的設計重點
1、足夠的輸出功率：數控機床的主軸負載性質近似于"恒功率"，也就是當機床的電主軸轉速高時，輸出轉矩較小；主軸轉速低時，輸出轉矩大，保證不同的工況下主軸均能具備足夠的驅動功率。即要求主軸的驅動裝置（主軸電機）要具有"恒功率"的特性輸出曲線;

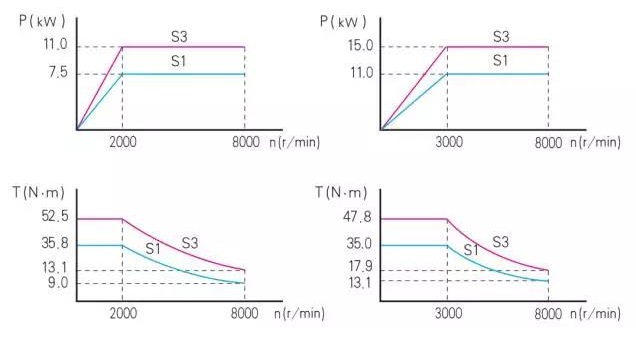

主軸電機的恒功率輸出曲線
2、調速范圍：為保證數控機床適用于各種不同的刀具、加工材質；適應于各種不同的加工工藝，要求主軸電機具有一定的調速范圍。但對主軸的要求比進給低；
3、速度精度：一般要求靜差度小于5％，更高的要求為小于1％;
4、快速：主軸驅動裝置有時也用在定位功能上，這就要求它也具有一定的快速性。

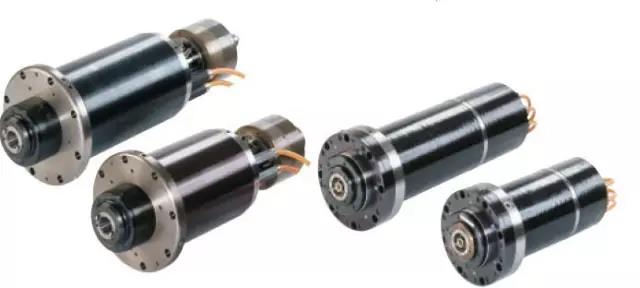

主軸電機
伺服電機維護手冊
電機燒毀在日常中較常見，避免電機燒毀最有效的預防措施是進行正確的技術維護。
1、經常保持電動機的清潔
電動機在動行中，必須經常保持進風口的清潔。
在進風口周圍至少3m以內不允許有塵土、水漬、油污和其它雜物，以防止被吸入電動機內部。若這些塵土、油、水被吸入電動機內部，便形成短路介質，損壞導線絕緣層，造成匝間短路，電流增大，溫度升高而燒毀電動機。所以要保證電動機有足夠的絕緣電阻，以及良好的通風冷卻環境，才能使電動機在較長時間運行中保持在安全穩定的狀態。
2、在額定負荷下工作
電動機過載運行，主要原因是拖動的負荷過大，電壓過低，或被帶動的機械卡滯等。當電動機處于過載狀態下動行時，就會導致電動機的轉速下降，電流增大，溫度升高，繞組線圈過熱。若長時間過載，電動機在高溫下絕緣老化失效而燒毀，這是電動機燒毀的主要原因。
因此電動機在動行中，要注意經常檢查傳動裝置運轉是否靈活、可靠，隨時檢查調整傳動帶的松緊度，聯軸器的同軸度，若發現有卡滯現象，應立即停機查明原因排除故障后再運行。
3、保持正常溫度
要經常檢查電動機的軸承、定子、外殼等部位的溫度有無異常，尤其對無電壓、電流和頻率監視設施及沒有過載保護設施的電動機，溫升的監視尤為主要。
如發現軸承附近的溫升過高，應立即停機，檢查軸承是否損壞或缺油。若軸承損壞，應更換新軸承后方可作業，若軸承缺油，應添加潤滑脂，否則軸承會進一步損壞導致塌架，引起掃膛而燒毀電動機。
4、觀察有無振動、噪音和異常氣味
電動機若出現振動，會引起與之相連的機具不同軸度增大，使電動機負載增大，電流升高，溫度上升而燒毀電動機。因此，電動機在運行中，要經常檢查地腳螺栓、電動機端蓋、軸承壓蓋等是否松動，連接裝置是否可靠，發現問題要及時解決。
噪聲和異味是電動機運轉異常、產生故障的前兆，必須及時發現并查明原因予以排除，否則就會延誤時機，擴大故障，釀成燒毀電動機的重大事故。
5、保證起動設備正常工作
電動機起動設備技術狀態的好壞，對電動機的正常啟動，有著決定性的作用。否則，很容易在電動機還沒有進入正常工作狀態就燒毀。實踐證明，絕大多數燒毀電動機的原因都在起動設備上。
起動設備的維護主要是清潔和緊固。接觸器觸點不清潔會使接觸電阻增大，引起發熱燒毀觸點，造成缺相而燒毀電動機。接觸器吸合線圈的鐵芯銹蝕及積塵，會使線圈吸合不嚴，并發出強烈噪音，增大線圈電流，燒毀線圈而引發故障。
電氣控制設備應放在干燥、通風和便于操作的位置，并要定期除塵，緊固各接線螺釘，檢查接觸器觸點是否接觸良好可靠，機械部位是否靈敏、準確，使其保持良好的技術狀態，從而保證順利啟動而不燒壞電動機。
特別說明：此文章素材部分轉載至公眾號ZLG立功科技一致遠電子，版權歸原作者所有。
